一次多模态微调中的生成退化、输出表示与语义诊断

完成一轮多模态微调后，四项验证损失都下降了。我让模型独立标注一张工程图，期待看到一个还不完美、但至少能抓住主要结构的结果。

模型确实写出了一份完整 JSON。它输出了实例、几何框、尺寸和关联，程序也成功解析了这份答案。但把预测叠加回原图后，问题变得很明显：沉孔被识别成槽，尺寸绑定到了错误位置，多个不同实例共用一个大框，文字标注又缺少位置。

训练完成了，文件保存了，验证指标也变好了。可我真正关心的问题——模型能否看着图纸，可靠地找到物理特征并定位——仍然没有解决。

这篇文章记录随后的一组诊断：检查训练与推理的信息差异，拆开坐标换算和定位错误，观察训练图上的自由生成，再分别测试解码策略和紧凑输出表示。最后一个对照中，紧凑组在固定四张图上的生成 token 少了约 31%，生成耗时少了约 34%，但孔槽误判依然存在。

这是一次小规模开发实验的复盘。它没有建立新的识别准确率纪录，却让我更清楚地知道：哪些指标回答了问题，哪些没有。

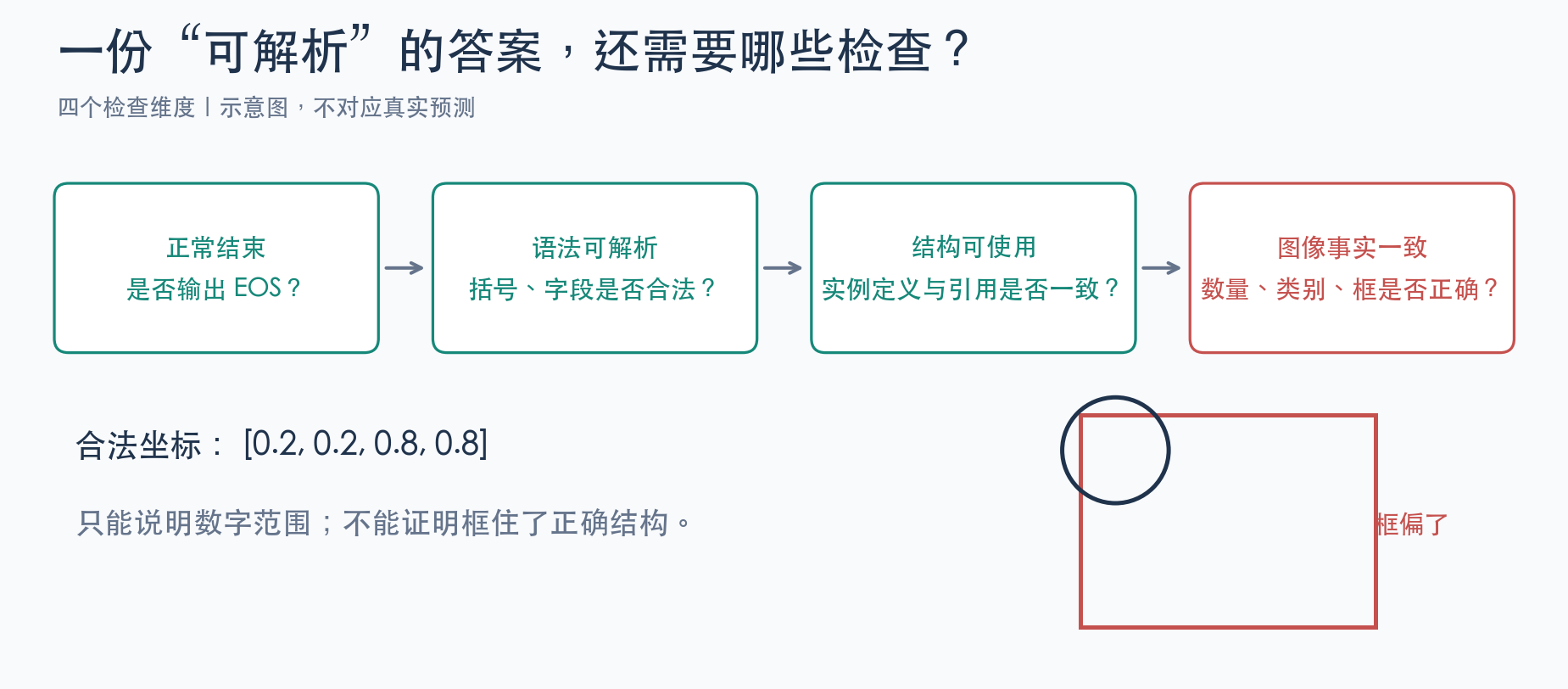

图 1｜从生成结束到图像事实一致，需要分别检查。图中的几何例子为自制示意，不是实际工程图或模型预测。通过前面的检查，并不能替代后面的验证。

1. 我们希望模型输出的，不只是文字

工程图中的一个圆，不一定就是一个孔。同一个物理结构可以在不同视图中出现；一条尺寸可能约束一个孔段，也可能适用于一组实例；多个投影还可能重叠。只读出文字，或者只检测几个圆框，都不足以表达这些关系。

因此，我把任务组织为四类：局部物理特征识别、标注绑定、跨视图匹配和整图联合输出。模型需要区分类别、位置、身份与关系，而不只是生成一段听起来合理的说明。

主实验使用 Qwen3.5-27B，通过语言侧 LoRA 做监督微调（SFT），视觉编码器冻结。基座模型的公开说明见 Qwen 官方模型卡。本文中的效果来自我们的具体微调和解码配置，不能视为对基座能力的全面评测。

数据包含 60 张不同原图，按 50 张训练、10 张开发划分。四类任务导出了 3,058 条训练样本，但这不意味着我们拥有 3,058 张独立图纸：同一原图会贡献多个裁图、绑定样本和跨视图样本。数据来源中包含模型预标与后续审核、修订版本；部分修订尚未独立人工核验，因此下文用“参考标注”而非统一称为人工真值。

主实验的采样目标比例为 55%／20%／15%／10%，优先局部识别；有效 batch size 为 2，累计完成 200 次参数更新。中途发生保存故障，恢复 adapter 后重建了优化器，因此这是累计 200 步训练，不是保留全部状态的连续断点续训。

这里最容易忽略的是表格中第二列。绑定任务是在已有候选上作判断，跨视图任务也是如此。它们没有独立承担“先从图像中找到所有候选”的工作。

2. 很低的验证 loss，回答的是一个有条件的问题

训练采用答案 token 的交叉熵。直观地说，每一步都让模型看着图像、提示和正确答案的前文，预测下一个 token。其形式可以写成：

L_CE = -(1/T) × Σ log Pθ(y_t | 图像, 提示, y_1, …, y_(t-1))

这里的前文来自参考答案，这就是 teacher forcing。自由生成时，前文则来自模型自己。实例数量或身份一旦生成错误，后续内容就可能在错误上下文上继续展开。

主实验后期，局部识别、标注绑定、跨视图和整图联合的监测 loss 分别约为 0.377、0.489、0.00874 和 0.281。这些值说明模型对相应验证序列的预测情况，却不能直接互相比较任务能力，更不能转换成准确率。跨视图的输入条件和输出长度，与整图联合都不同。

尤其是 0.00874 这个很小的数。它不意味着模型可以从完整工程图中自动定位所有投影，再正确建立实例关系。它衡量的是给定参考候选、在正确答案前缀条件下的 token 预测。

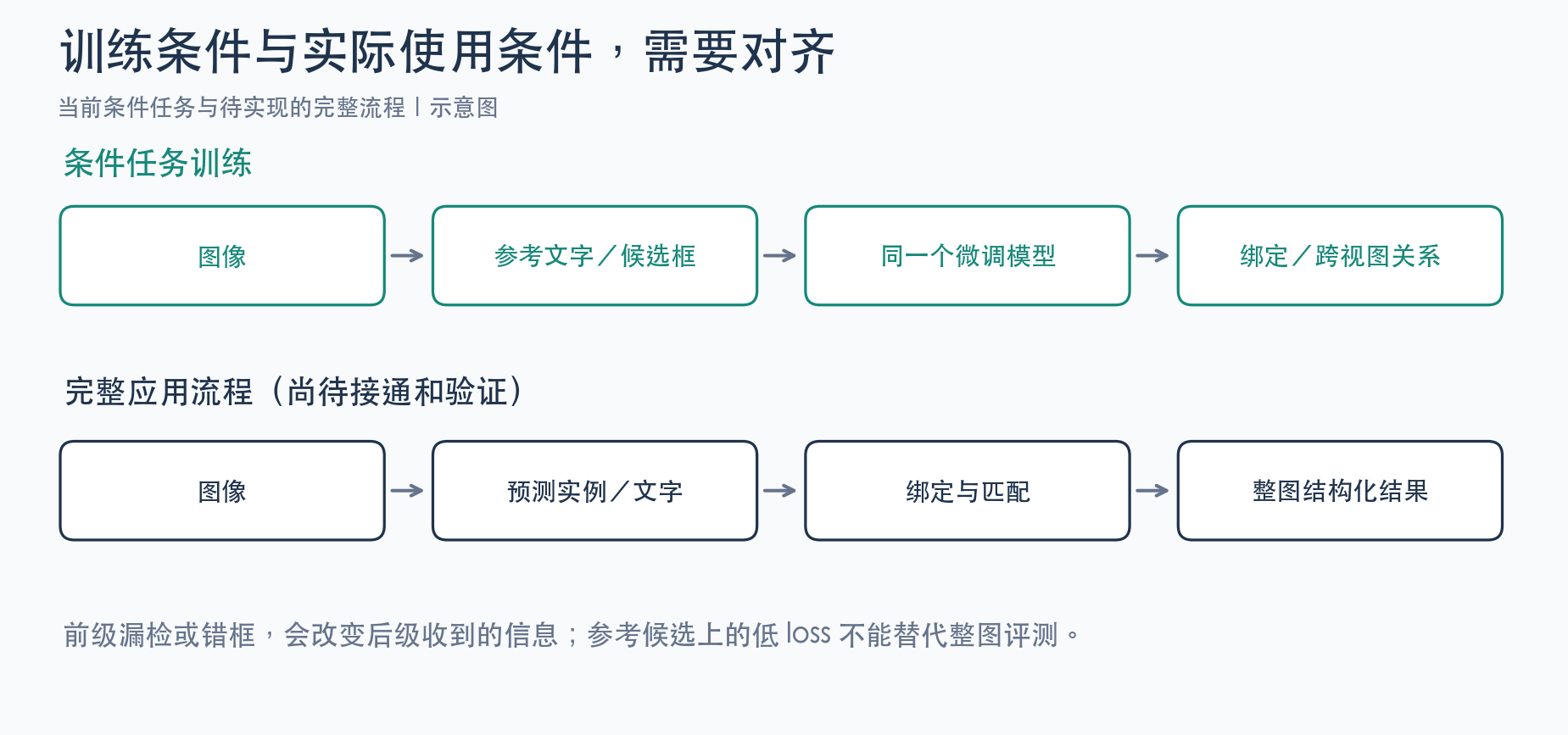

图 2｜条件任务在训练和实际使用中可能面对不同质量的候选。下方是待接通、待评测的完整流程示意，不代表当前系统已完成端到端实现。

CE 本身也没有直接规定几何距离。假设目标坐标是 1000，999 与 1500 的空间误差差别很大；文本 CE 按目标 token 的概率计罚，不保证前一种偏差一定获得更小的损失。字段和标点预测得更熟练，也可能使平均 loss 下降，而实例与坐标仍然错误。

但由此跳到“交叉熵不适合定位”同样过早。Pix2Seq 就提供了把视觉任务表达为序列建模问题的参考。更合理的问题是：在当前数据规模、表示方式和训练覆盖下，CE 是否已经充分学到了任务；如果没有，瓶颈在哪里？

验证 loss 应继续记录，但需要与自由生成的实例、几何和关系评测一起看。

3. 先拆开三件事：定位、坐标换算与训练覆盖

第一次整图实标使用开发图 D032。模型输入概览和固定分块，输出原图像素坐标。一次推理用时约 14.4 分钟，生成 5,927 token，正常结束；结果包含 9 个物理实例、20 个几何实体和 21 条标注及关联。

结构完整没有掩盖实际问题。逐项检查发现沉孔被叫成键槽，φ47、φ64 等尺寸绑定错误，21 条标注均缺少框，轴测视图的多个实例共用大框，还漏掉了制造要求。这些是单图定性诊断，不能据此推算整个开发集的错误率。

首先要排除展示和变换错误。已有数据导出的坐标往返误差最大约 0.002 像素，这证明了那条转换链的数值一致性，但既不证明原参考框准确，也不证明模型预测正确。实际预测中的偏移、缩放并不一致，不能靠一次整体平移解决。

随后我改用模型已有的局部识别任务，让它输出当前输入裁图内的 0～1 坐标。裁图起点和宽高由预处理程序记录，恢复原图坐标时只需：

x_original = crop_x + u × crop_width
y_original = crop_y + v × crop_height

例如，裁图为 [100, 200, 500, 1200]，局部框为 [0.25, 0.20, 0.75, 0.80]，程序恢复的原图框就是 [200, 400, 400, 1000]。这里每组四个数依次表示左上角和右下角坐标。

这一步把确定性的算术交给程序。预测框越界、宽高为负或单位不符时，直接标记错误，不猜测模型“可能想表达什么”。不过，如果模型已经把左边的孔框到了右边，正确的坐标变换也只会忠实地保留错误。

另一个问题是曝光次数。200 步、有效 batch size 为 2，只对应 400 次训练样本抽取。按当时采样序列重建，覆盖如下：

采样比例是目标权重，有限次抽样不保证精确等于设定百分比。一张原图出现在训练集中，也不代表它的每一条派生任务都得到过充分训练。所谓“训练集效果”，必须进一步说清是哪个输入、哪个任务、实际出现过几次。

这些事实支持继续检查覆盖和学习进度，却还不足以单独诊断为欠拟合。

4. 八图诊断：训练图也会生成失控

为了减少变量，我固定已有最终 adapter，选取四张训练图和四张开发图。每图只输入一个概览，使用局部识别提示，greedy 解码，输出上限为 8,192 token，不提供参考候选或答案。

正常 EOS 指模型输出结束符，达到长度上限则由外部预算终止，两者要分开统计。失败样例持续枚举实例，最终 JSON 被截断；正常结束的 D032 仍存在实例数量和孔槽类型错误。

这轮最重要的发现并不是“4/8 成功”，而是失败也发生在训练图上。只用“开发集泛化不好”解释不够了，还需要检查实际样本覆盖、实例枚举和停止行为。

同时，4/8 只是这组输入的生成完成情况。我们没有完整评完所有框，也没有对正常 JSON 的全部语义进行独立判定，不能把它写成 50% 的识别准确率。

5. 换解码策略，能修好多少问题？

重新训练之前，我先固定模型和输入，在 D032、D034 上比较采样解码与 XGrammar 结构约束。前者参照 Qwen 官方建议调整采样；后者通过语法约束限制生成形式。XGrammar 官方项目面向结构化生成，但语法约束本身并不提供图像中的物理事实。

D034 在旧 greedy 下重复到 8,192 token；采样后用 2,388 token 正常结束，耗时约 5.8 分钟。但盲腔与通孔、孔径与螺纹等语义错误仍然存在。D032 的采样输出将安装孔枚举为四个，却仍误报内环槽。

结构约束组也没有给出我们期待的解决方案：D034 仍达到长度上限，D032 的解析结果与旧 greedy 相同，继续误报安装孔和槽。

语法可以约束键、值和括号，却不必然约束“这个孔是否已经数过”“这里是否真的有槽”。这些需要图像证据、实例身份与更强的语义约束。有限长度、ID 唯一性等规则也可以另外设计，但本轮没有据此构成可靠的物理实例约束。

这组测试让我收回了一个过强的期待：改善解码可以改变生成行为，但两张图上的正常结束不能作为识别能力提升的证据。

6. 把输出写短：一次配对训练实验

接下来，我尝试把坐标、类别和实例信息放在更接近的位置，减少重复字段和可恢复的默认值。实例首次出现时定义，后续通过 ID 引用，同时保留复合孔段、共同成员和歧义信息。

这仍然是文本序列生成。它没有引入检测头，没有增加几何损失，也没有从机制上禁止重复。

为了确认转换没有直接丢掉监督信息，先对完整局部数据执行还原检查：241 条训练样本加 46 条开发样本，共 287 条均通过。这里的“通过”只表示按转换契约能恢复已有内容，不代表这些内容已被人工确认正确。两种格式都保留原始坐标精度，没有新增坐标量化。

真正用于配对训练的是四张训练图的 19 条局部样本，另选两张开发图的概览。实验安排如下：

两组分别在两张 A100 上运行。改变的是输出组织方式及对应格式提示，所以这是一组表示方案对照，不能把收益独立归因于字段名或字段顺序。两组样本曝光相同，但 token 预算不同；也没有多 seed 或交换 GPU 的重复计时。

尤其要注意：这次40步局部训练与前面的200步多任务训练是两个实验。数据范围、任务、初始化路径都不同，不能把它们直接串成“新方法相对旧模型的准确率提升”。

第20步和第40步给出了不同答案

紧凑组第20步，D002 仍重复到 8,192 token 被截断。D032 虽然正常 EOS，却因重复定义而无法恢复标准结构。后者很容易被“是否正常结束”这个单一指标漏掉。

到第40步，紧凑组四张图都正常结束，并通过标准结构还原。旧格式组最终也全部通过。

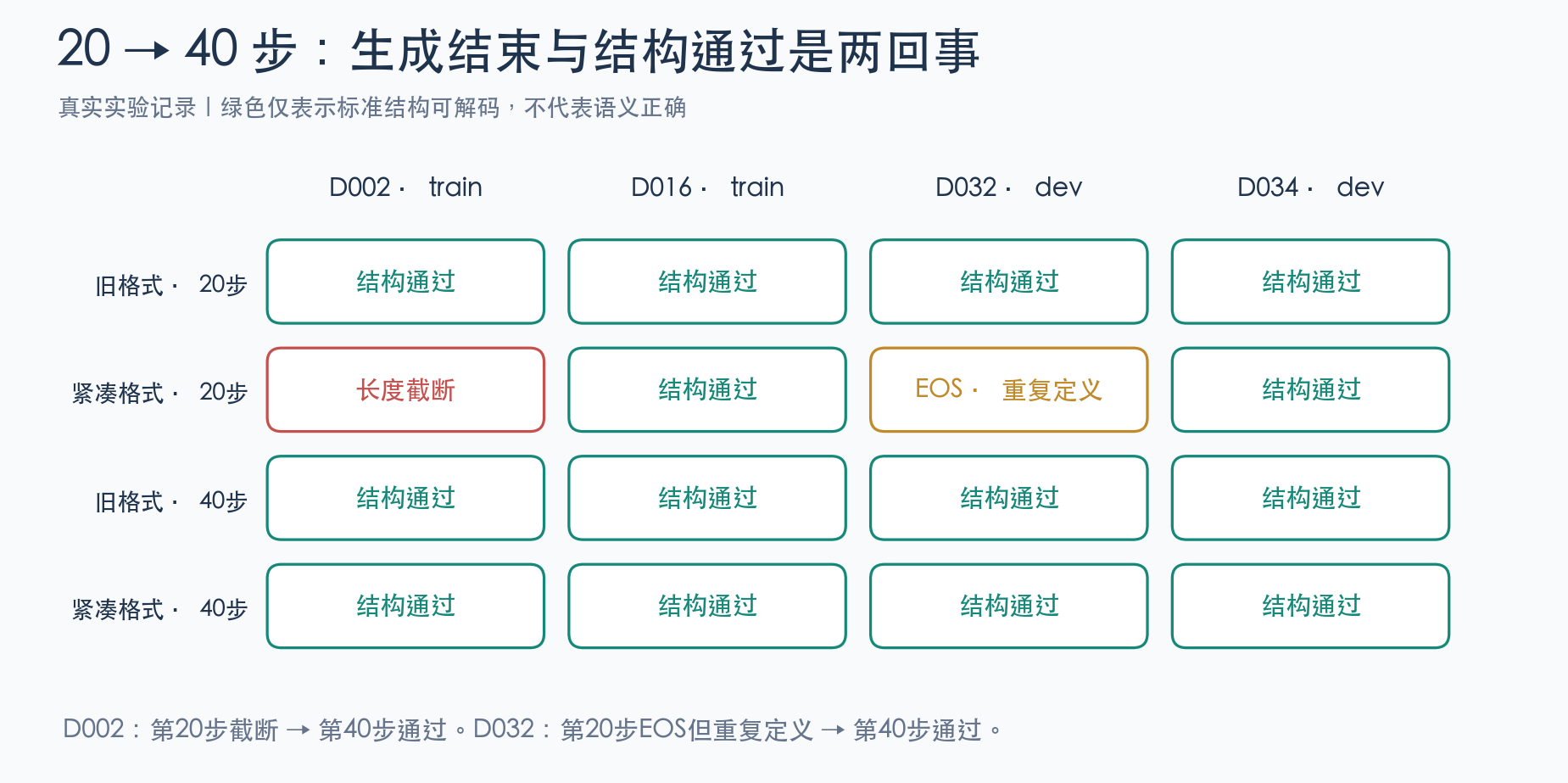

图 3｜16次生成的结构状态。绿色仅表示可解码为标准结构，不表示框、类别或关系正确。紧凑组第20步同时暴露了截断与重复定义两种问题。

如果只看第20步，可以说这次格式变化没有保证消除重复；却不能说它必然学不会。如果只看第40步，又可能误以为它从一开始就解决了重复。保留中间检查点，让我们看到了训练过程中不同层面的变化。

输出更短了，但训练没有更快

最终检查点在同样四张图上的总量如下：

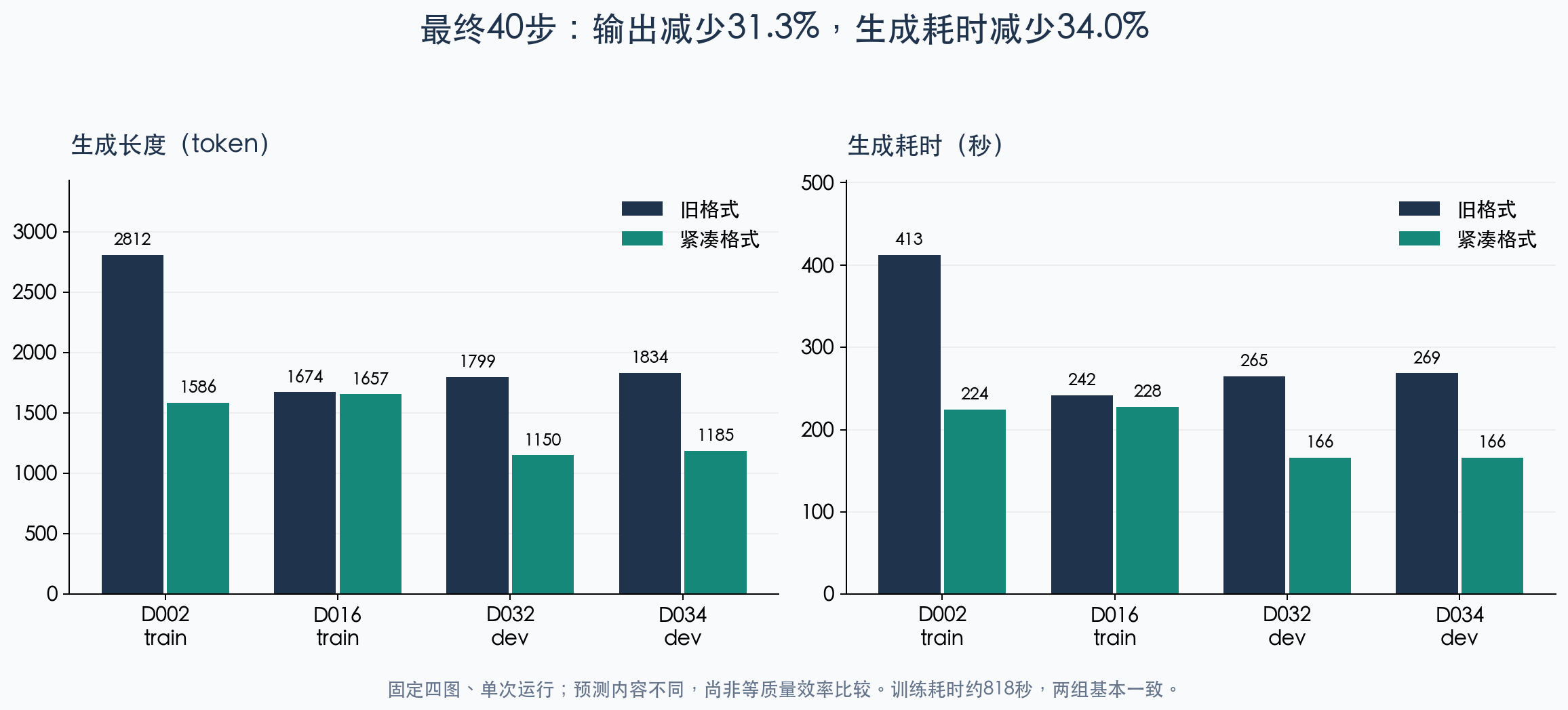

图 4｜最终检查点的逐图实测。前两张是训练图，后两张是开发图。D016 的输出长度接近，说明收益并非每张图相同。耗时为该次运行记录，无重复测量误差条，不包含模型加载等完整部署成本。

合计生成 token 减少 31.3%，生成耗时减少 34.0%。但这组训练耗时几乎相同，没有观察到训练加速。较短输出在这组生成测试中表现出了时间收益，不应推广为训练吞吐的同比提升。

还要区分三种“变短”：

前两行统计的是参考序列，第三行统计的是模型自己生成的内容。新的格式提示使输入 token 从 40,581 增至 42,093，抵消了部分目标压缩。因此，目标少16%不能直接等同于训练成本少16%。

同样，两组自由生成的实例和内容并不完全一致。31%的减少不一定全来自更简洁的表达，也可能包含预测内容差异。在完成质量核查之前，这只能称为本轮观测到的生成效率差异，不能称为等质量压缩收益。

结构通过之后，错误仍留在图像语义里

最终输出的定性检查仍发现：紧凑组在 D032 上虚构半圆槽，D034 存在孔槽误判，训练图 D016 枚举出12个弧槽，而现有参考为6个。两组都尚未达到可靠识别的要求。

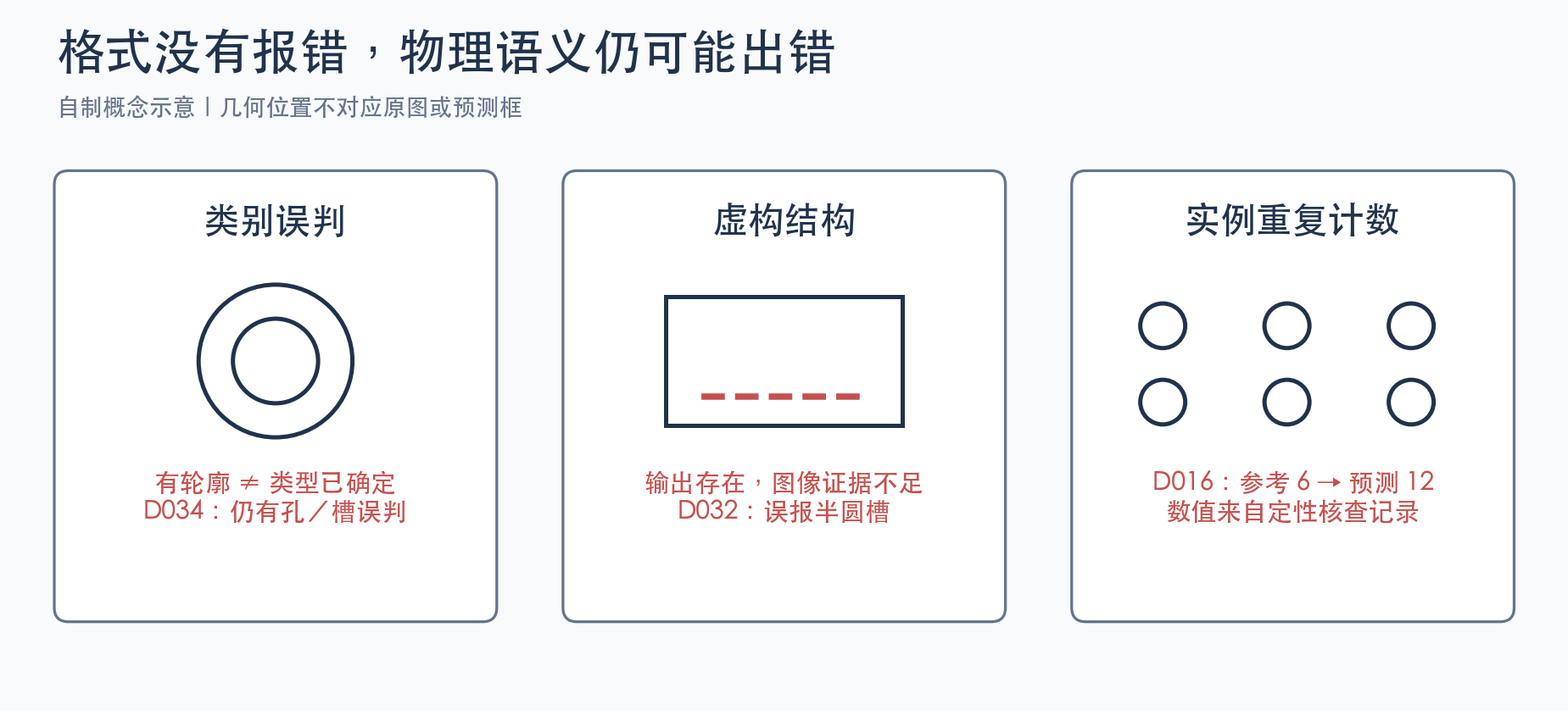

图 5｜根据定性检查绘制的错误类型示意。不是原图、不是预测框叠加，也不表示真实几何位置；“参考6、预测12”来自 D016 的检查记录，其余几何形状仅用于说明概念。

“格式已经学会”也需要限定范围：我们只知道最终四条输出通过了检查，不能据此保证所有输入都合法。更关键的是，语法合法、框在0～1范围内、引用存在，都不能回答这个框是否盖住了真正的孔。

紧凑表示在这里帮助减少了输出负担，却没有替代物理实例的识别。继续缩短 JSON 也许还有工程价值，但当前没有证据说明它会消除剩余的语义错误。

7. 下一步，先把错误量清楚

现在最需要补的是按区域和实例的评价。先选择参考明确的区域，把漏检、重复、类别错和定位偏差分开记录；对未标区域和歧义关系单独处理，不能直接把它们变成背景或负例。

几何匹配需要固定协议，例如先按位置建立预测与参考的对应，再分别统计类别与关系。不能为了给类别评分，先用待评分的类别答案帮助匹配；关系评价也不应偷偷用关系答案决定实例对应。具体匹配协议的选择会影响结果，需要一起报告。

在此基础上，下一轮每次只改变一个主要因素：

冻结视觉编码器可能限制领域适应，几何监督也可能更直接地改善定位，但二者目前都是待验证方向。不能因为文本 CE 没有直接表达 IoU，就断言几何损失一定有效。

实现时还有一个区别：把生成后的 JSON 解析出来计算 IoU，可以用来评测，却不会自动变成可反向传播的训练目标。要用它指导学习，需要可微的几何分支，或明确设计序列级优化。新增模块之后也要保持相同输入条件和可比较的训练预算。

8. 我会怎样重新开始这类实验

如果重新做一次，我会更早保存固定样例的自由生成结果，让训练图和开发图都参与诊断，并记录对应样本实际曝光次数。每个检查点同时记录 loss、终止原因、结构状态、实例错误和耗时，而不是等训练结束才第一次把框画出来。

当前实验的限制也很明确：图纸数量有限，开发集已反复用于分析，参考标注并非全部独立人审；紧凑对照只有一个 seed，最终只比较了四张图；定位与关系的完整量化评测尚未完成。因此，本文适合支持诊断方法和有限的实验观察，不支持泛化性能或某种方法普遍优越的结论。

这轮实验最终给我的收获，是把几个原本混在一起的问题分开了：模型能否结束、结构能否使用、内容是否符合图像，以及完成这些事情需要多少时间。

当一个输出变短、变快，却仍然把孔识别成槽时，下一步要做的是追踪这个错误，而不是让速度图表替模型回答它是否看懂。

附录：训练跑通，也有自己的验证边界

长序列多模态训练中，LoRA 减少可训练参数和相关状态开销，但不会消除所有激活与 logits 开销。工程图分块和长 JSON 叠加后，序列长度仍可能很大。

我们在实现上使用分块 CE 和 CPU 卸载，避免同时保留完整序列的大词表 logits。一个最长样本的两步真实训练诊断中，驱动观测 GPU 峰值约59.7 GiB，CPU进程观测峰值约149 GiB，并完成了验证和 adapter 保存。这是特定配置的可运行性记录，不是完整数据集的质量验证或通用显存承诺。

保存故障也提醒我：预检成功不代表检查点可用。此次预检缓存意外把 processor 的绑定方法保留在实例属性中，导致序列化失败。修复后，需要真正完成保存、重载与继续执行，才算验证到故障点。恢复权重但没有优化器状态时，应明确记录训练连续性的变化。

这些工程工作很重要，但它们与“模型识别正确”是两套验收条件。

参考资料

• Qwen3.5-27B：官方模型卡与使用说明
• Pix2Seq：视觉任务的序列建模参考实现
• XGrammar：结构化生成框架

本文数字来自固定实验日志与原始生成记录；方法链接用于说明背景，不代表我们已完整复现这些工作。所有插图由实验统计或自制示意生成，未包含原始客户图纸。
