2026年9月12日 · 基于110张工程图扩容实验的工程记录
在一张机械工程图上，同一个孔可能在主视图中表现为圆，在侧视图中表现为两条虚线，在剖视图中表现为贯穿或不贯穿的腔体。识别这些局部图形只是第一步；真正需要回答的是：它们是否属于同一个物理特征？
我们最近搭建并训练了一套区域视觉模型。它复用Qwen3.5-27B的视觉编码器，把图纸中的候选区域转换为视觉向量，再学习区域类别和跨视图关系。扩容后，融合模型在固定开发集上的区域类别正确率从59.5%提高到70.3%，加入实例对比损失的版本达到72.1%。
这篇文章介绍当前实际运行的代码与实验。当前页面中的代表性输出来自融合模型；它已经能给出有用的类别和关联，但还没有实现从整张原图自动找框、读取全部尺寸、恢复完整制造语义的最终系统。
从“图形相似”走向“物理身份相同”
工程图的困难在于，视觉外观与物理身份并不一一对应。两个同样大小的圆可能是不同位置的孔；同一个孔在不同视图中也可能完全不像。一个投影还可能叠加多个实例，例如前后排列的两个孔在侧视图中共享两条边线。
因此，我们把数据分成三个层次：物理实例、视图证据和标注要求。一个物理实例拥有稳定ID，可以对应多个视图证据；一个证据也可以属于多个实例，或者保留几种尚未确认的归属。尺寸、公差和工艺要求则单独保存，与适用对象建立关系。
当前训练聚焦其中两个问题：给定一个候选区域，它属于什么类别；给定不同视图中的两个候选区域，它们是否对应同一个物理实例。 类别包括孔、槽、轴段、法兰、凸台、圆角等。孔的通盲属性、复合孔各段尺寸和技术要求绑定，虽然保存在数据中，本轮还没有进入属性预测训练。
当前架构：冻结视觉主干，训练约311万参数的小模型
这轮没有重新微调整个27B语言模型，也没有让语言模型逐字生成坐标和关系JSON。实际流程如下：
原始工程图 + 已有视图划分 + 候选区域框
↓
Qwen视觉编码器（冻结参数）
↓
区域局部特征 + 视图上下文 + 原图细节
↓
可训练区域适配层 + 坐标编码
↓
区域间Transformer交互（可选）
↙ ↘
区域类别预测 两两同实例关系分数
↓
原图叠加与跨视图连线视觉编码器取自Qwen3.5-27B的固定权重版本，约4.607亿参数，提取特征时保持冻结。后续独立区域头约205万参数；增加两层Transformer后的融合模型约311万参数。当前代表图使用的就是后者。
这里的“微调后模型”，准确说是预训练视觉主干加上训练后的区域与关系模块。原语言模型的权重没有在这一轮更新。

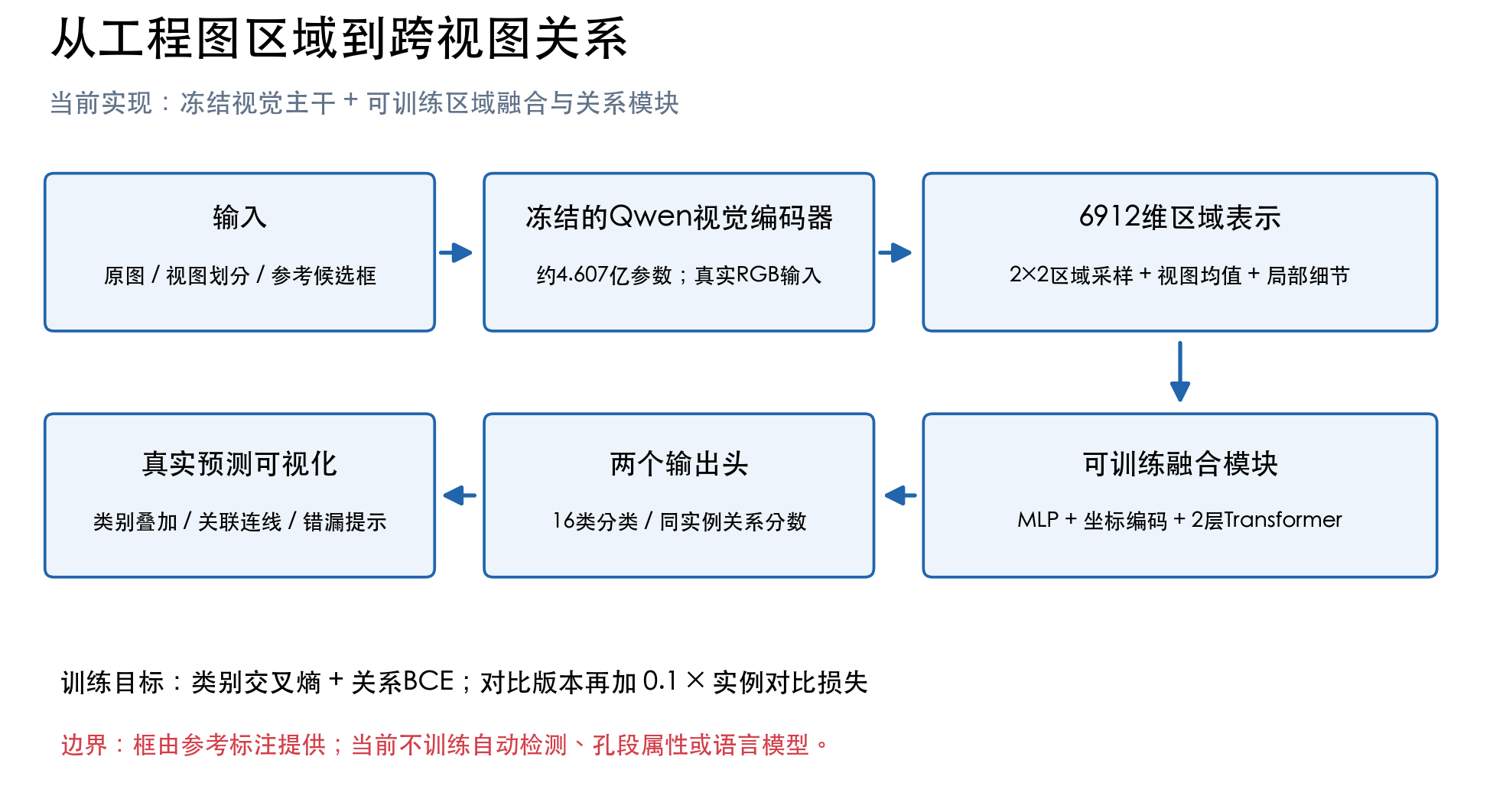

图1：已实现的方法流程。冻结视觉主干，训练区域表示、类别头与关系头。
一个区域，为什么同时看三种信息？
仅看一个很小的框，模型可能分不清它是孔口还是轴端；只看整幅视图，小孔和窄槽的细节又可能被弱化。我们的区域表示由三部分拼接而成。
第一部分来自视图特征图中的区域采样。代码先把Qwen视觉patch按实际空间排列还原成二维网格，然后在候选框内部取2×2个采样位置，保留粗略的局部空间结构。每个位置1152维，共4608维。这是双线性区域采样，不是像素级分割。
第二部分是该视图全部视觉patch的均值，共1152维。它提供当前区域所处视图的整体上下文。
第三部分来自原图独立裁取的局部细节。候选框向外扩展约10%，从原始图像裁图，再经过同一个视觉编码器，得到1152维局部均值特征。视图裁图最长边不超过1536像素；局部细节通过处理器限制像素预算，保留宽高比，并非全部拉伸成正方形。
三者拼接后，每个区域得到6912维向量。区域名称、类别答案、物理实例ID和参考关系均不进入视觉编码器。ID只用于记录和对齐样本。
随后，小型MLP把视觉向量映射为256维表示，并加入归一化候选框的坐标编码。融合版本再让同一张图中的区域通过两层、每层四个注意力头的Transformer交换信息。它有机会利用其他视图提供的线索，但是否真的学会这种利用，需要由对照实验验证。
连线是如何预测出来的？
对任意两个区域，关系头组合它们表示的绝对差、逐元素乘积、归一化框坐标差，以及是否来自同一视图的指示量，输出一个分数。经过sigmoid后，分数达到0.5就预测为同一实例关系。
这个关系头是对称的：交换两个区域，不应改变它们是否属于同一实例的判断。视图编号也不作为具有大小意义的数值输入，避免模型因为V1、V2的编号顺序产生人为差异。
当前输出仍然是两两关系分数，尚未进一步保证所有预测组成一个全局一致的实体图。例如，模型可能预测A与B相同、B与C相同，却没有连上A与C。也不能直接把所有相连节点合并，因为工程图中还存在共享投影和组成层级。
因此，页面上的一条线表达的是一次模型关系判断，不等于已经重建出完整、无冲突的物理实体。
监督信号：类别交叉熵、关系二分类与实例对比
训练分成两个阶段。前20轮只训练区域类别；后80轮加入关系监督。对比版本在联合阶段额外加入实例一致性目标。
普通融合版本的目标是：
总损失 = 类别交叉熵 + 关系二分类损失对比版本的目标是：
总损失 = 类别交叉熵 + 关系二分类损失 + 0.1 × 实例对比损失类别交叉熵仍然是有效的监督工具。此前自由生成任务中的错误，不能简单归结为“交叉熵不适合工程图”。当前变化主要在于输出表示和任务拆分：类别直接对应类别标签，关联直接对应关系分数，不再让所有目标都通过一长串文本间接表达。
关系正对来自不同视图中、原标注明确属于同一个实例的单成员证据。负对只使用保守类别范围内的同类不同实例，例如两个已经明确区分身份的孔。未标定的关系不自动算负对。
每张图内部，正对与负对分别平均损失后再平衡组合，避免孔阵列产生大量负对，推动模型一律预测“不同实例”。
实例对比损失进一步拉近明确正对的表示，并区分已标定负对。共同投影、候选归属、裁图截断等不可靠监督被排除。这些“明确关系”沿用数据原有判读状态，并不表示本轮又完成了独立人工确认。
扩容到110张后，数据如何使用？
合并数据包含2483个物理条目、4262条视图证据、5668条尺寸及制造标注、5647条绑定关系。图纸数量、区域数量、关系数量是不同口径：一张图可以产生许多监督样本，但这些样本仍共享同一零件、图面与标注来源。
本轮使用95张训练图，保留原来的10张开发图。另外5张新增图因WF系列家族重叠或轴承座家族关联风险，暂不加入训练。这个划分是保守措施，并不意味着所有隐含家族关系都已经核准。
可用跨视图训练正对由563增加到1853，保守负对由2686增加到23473。训练集覆盖的形状和区域显著增加，但新增标签中的不确定关系仍然保留，不为增加样本量强行确定归属。
为了与上一轮比较，四组实验固定原来的16类输出词表。新增词表外的53个训练区域没有参与类别损失，但其原始标签仍完整保存在数据包中，没有被随意映射成某个旧类别。
四组实验分别检验什么？
| 实验 | 可使用的信息 | 作用 |
|---|---|---|
| 独立区域头 | 区域视觉特征、坐标；有两两关系头 | 检查基本区域表示是否已经足够 |
| 跨视图融合 | 同上，加区域间Transformer | 检查区域交互带来的变化 |
| 融合＋实例对比 | 同上，加实例对比损失 | 检查一致性监督的增益 |
| 仅坐标 | 屏蔽视觉特征，保留融合结构和坐标 | 检查几何布局是否足以获得较高分数 |
所有实验使用seed=42、AdamW、学习率0.0003和100轮训练。扩容前每轮50张图，扩容后每轮95张图，因此更新次数从5000增加到9500。这个结果回答的是“按相同轮数扩容训练，效果如何变化”，不能单独分离数据增加、训练更新增加和类别权重变化各自的贡献。
模型在开发集上选择最佳检查点。开发图已经被项目反复检查，不能作为新的盲测集；目前也只有单个随机种子的结果，不报告统计显著性。
实际结果：类别识别改善，关联仍有关键疑问
| 方法 | 类别正确率：扩容前→后 | 关联F1：扩容前→后 |
|---|---|---|
| 独立区域头 | 69.4% → 66.2% | 68.9% → 69.3% |
| 跨视图融合 | 59.5% → 70.3% | 68.1% → 72.6% |
| 融合＋实例对比 | 60.8% → 72.1% | 67.1% → 71.6% |
| 仅坐标 | 50.5% → 50.9% | 67.8% → 72.2% |
类别正确率的分母是222个具有有效参考且被训练词表支持的开发区域，另4个panel区域未计入。关联分数基于642个已标定跨视图对，其中155个正对、487个负对；其他关系不参与评分。
融合和对比版本的类别识别都有明显提升，但独立区域头没有同步提升，说明扩容收益与模型结构有关。对比损失版本的类别分数最高，关联F1却低于普通融合，不能简单说“加对比学习一定更好”。
更值得关注的是，仅坐标模型的关联F1达到72.2%，接近融合模型的72.6%。这说明当前候选框位置和数据布局本身包含很强的关系线索。它尚不能证明融合模型内部完全依赖坐标，但足以说明：仅凭当前关联分数，无法证明模型已经掌握稳定的跨视图视觉身份理解。
同时，融合模型的关联精确率从66.1%提高到81.0%，召回率从70.3%下降到65.8%。模型减少了错连，也漏掉了更多真实关联。这个取舍在总F1之外必须单独观察。

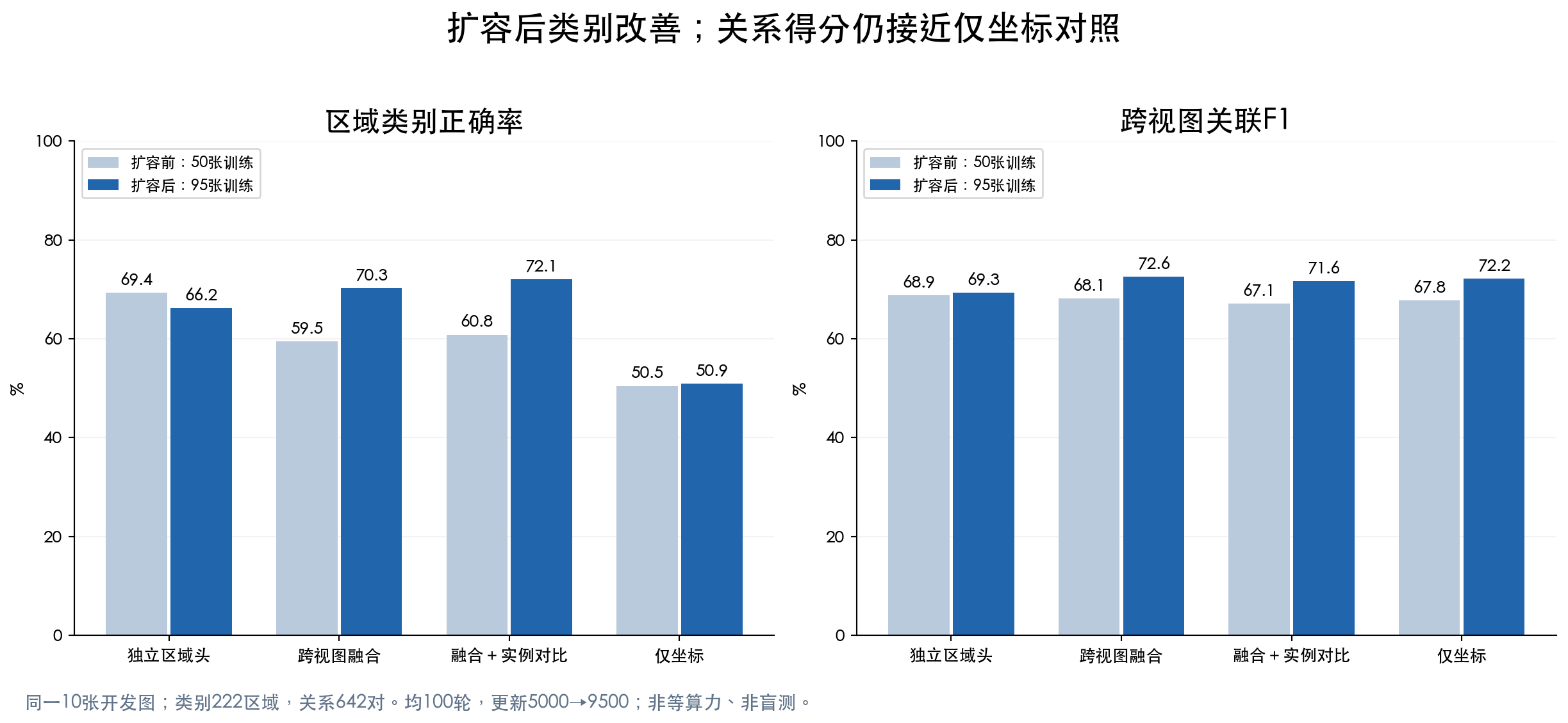

图2：扩容前后使用同一开发集。视觉融合的类别表现改善，但关系F1仍接近仅坐标对照。
看一张真实输出：D039从动轴
我们从开发集中选取D039。选择方式是：在有足够类别和正关系样本的图纸中，选择类别正确率与关联F1最接近全体汇总水平的一张，而非挑选最高分案例。
这张图使用扩容后的融合模型，第72轮检查点，得到：
- 20个计分类别区域中，15个正确，正确率75.0%；另4个区域未计分类别。
- 17条参考正关联中恢复10条，漏掉7条；在已标定关系范围内有1条错误正关联。
- 关联精确率90.9%，召回率58.8%，F1为71.4%。
模型能够识别部分孔、槽和轴段，但仍将一些轴段误判为槽、缺口或本体，也将一个孔区域误判为槽。默认选中的区域2，与区域20之间存在错误关联。
可视化中的实线都是模型预测的正关联：蓝色表示参考支持，红色表示参考否定，橙色表示参考尚未确定。红色虚线则是额外绘制的漏连提示，表示参考存在关系而模型没有预测。
图中的框来自已有参考候选。它们用于定义模型要判断的区域，没有经过当前模型的位置回归。因此，框看上去贴合图形，不能被当作模型自动定位准确的证据。当前结果展示的是“给定区域后的理解与关联”。

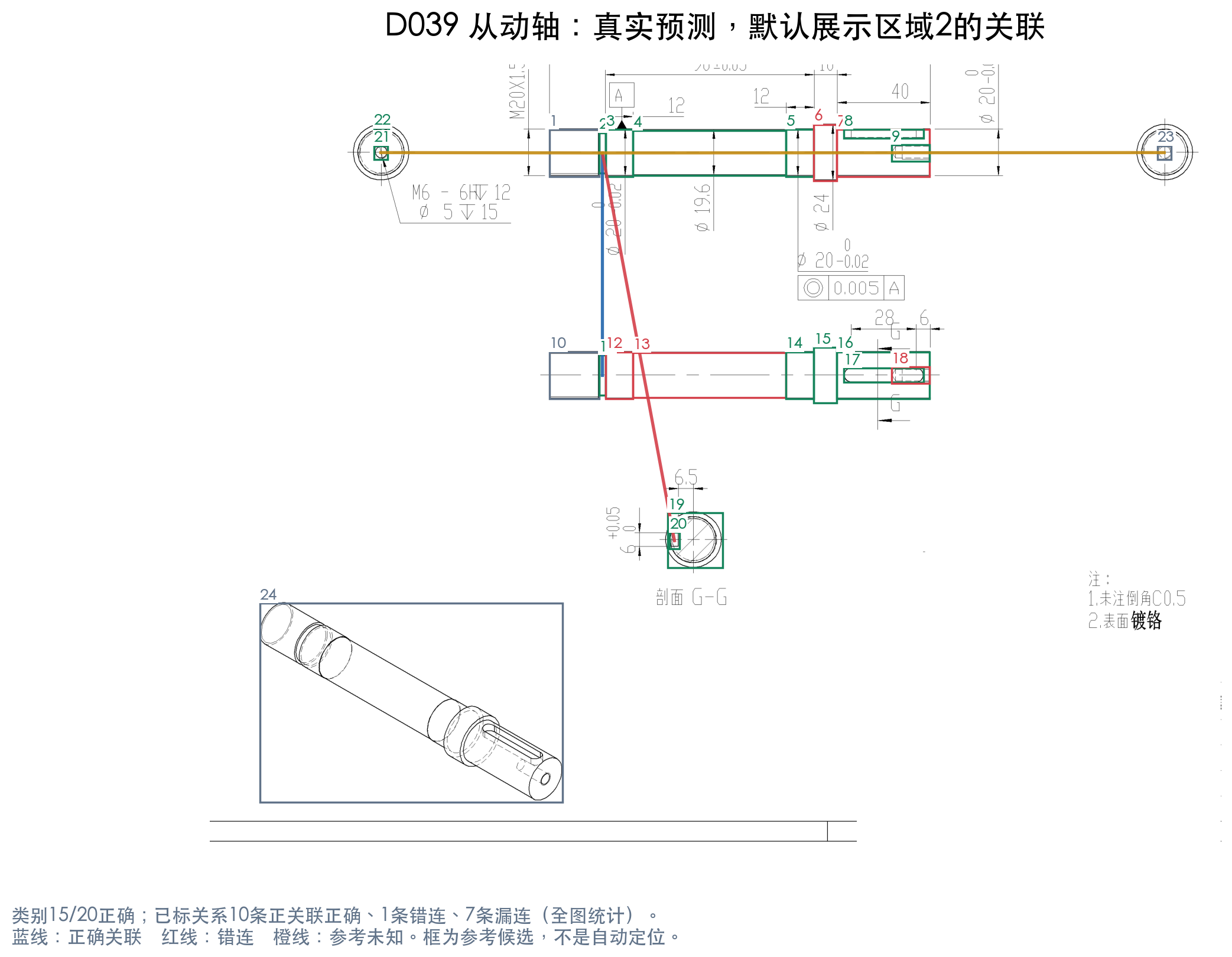

图3（公开版省略图签信息）：D039实际输出，选中区域2的连线。红色实线是模型错连，橙线表示参考未知；框为提供给模型的候选。

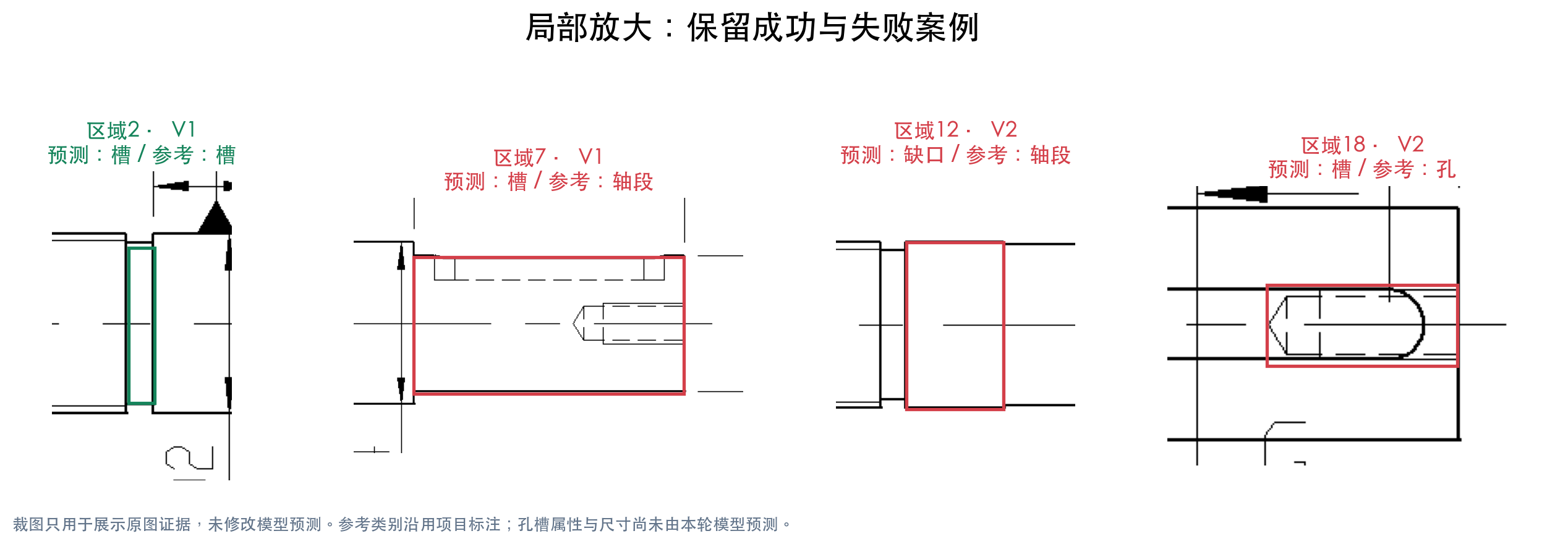

图4：同一张图的局部放大。第一个槽正确，其他案例展示轴段、孔与槽的混淆。
为什么这轮训练只需要几分钟？
主要原因是把固定视觉提取和可训练部分分开。视觉特征计算后可以缓存；四组对照复用相同特征，只训练约205万或311万参数的小模型。本轮在两张A100上分组运行，各组训练阶段约182至300秒，视觉提取峰值PyTorch allocated约1.30 GiB。
这些数字不包含完整的数据标注、上传和准备成本，也不是27B语言模型端到端微调的耗时或显存。它们说明，这种结构适合快速检验区域表示、融合和监督设计，无须每次都重新训练整个大模型。
下一步，让视觉证据真正决定关联
接下来最需要的是受控验证：移除坐标、保持坐标但错配视觉特征、改变图面布局，并比较结果如何变化。这样才能进一步判断模型使用了哪些信息。
与此同时，需要将“区域类别”推进到有证据支持的物理属性，例如通孔与盲孔、直孔与阶梯孔。关键剖视缺失时，模型应保留不确定性；不能因为训练标签有答案，就要求不可辨认的局部图形给出确定属性。
随后再接入自动候选检测和坐标回归，分别测量候选覆盖、区域分类、跨视图关联及尺寸绑定。现有制造要求数据可以支撑后续语言语义模块，但它们没有在本轮区域小头实验中被训练出来。
当前成果已经把区域识别与跨视图关联变成了可训练、可检查、可快速对照的模块。下一阶段的关键，是让这种可视化上的进步在候选不完美、布局变化和未见零件上同样成立。
